En kund behövde ett parti skräddarsydda smidda kedjekomponenter för en befintlig tung transportörenhet. Vår räckvidd täckte de smidda länkkomponenterna som tillverkats efter kundens ritningar, snarare än designen eller leveransen av hela kedjan. Delarna måste passa konsekvent, röra sig utan alltför stort spel och tåla upprepad belastning och slitage under drift.
BestProsamordnade smide, värmebehandling, efterbehandling och besiktning som ett projekt, vilket gav kunden en kontaktpunkt från ritningsgenomgång till slutlig release.
Komponent: Kunddesignad smidd länkkomponent
Kundansökan: Befintligt kraftigt transportkedjesystem
Material: Kundspecificerat värmebehandlat legerat stål
Leverans omfattning: Sluten formsmidning, trimning, värmebehandling, kulblästring, lokal efterbehandling och inspektion
Huvudsakliga bekymmer: Gaffelöppning, passningsmått, sektionsövergångar, satskonsistens och värmebehandlingskontroll
Den öppna gaffelformen gör dessa specialsmidda kedjekomponenter känsliga för variation. Om avståndet eller inriktningen av de två armarna ändras under smide eller värmebehandling, kan den sammansatta kedjan bli för stram, för lös eller ojämnt belastad.
Innan produktionen gick vi igenom ritningen kring de områden som direkt påverkar användningen:
Gaffelöppning och arminriktning
Matchningsbredd och kontaktytor
Bärande övergångar runt öppningen
Bearbetningstillägg på funktionella ytor

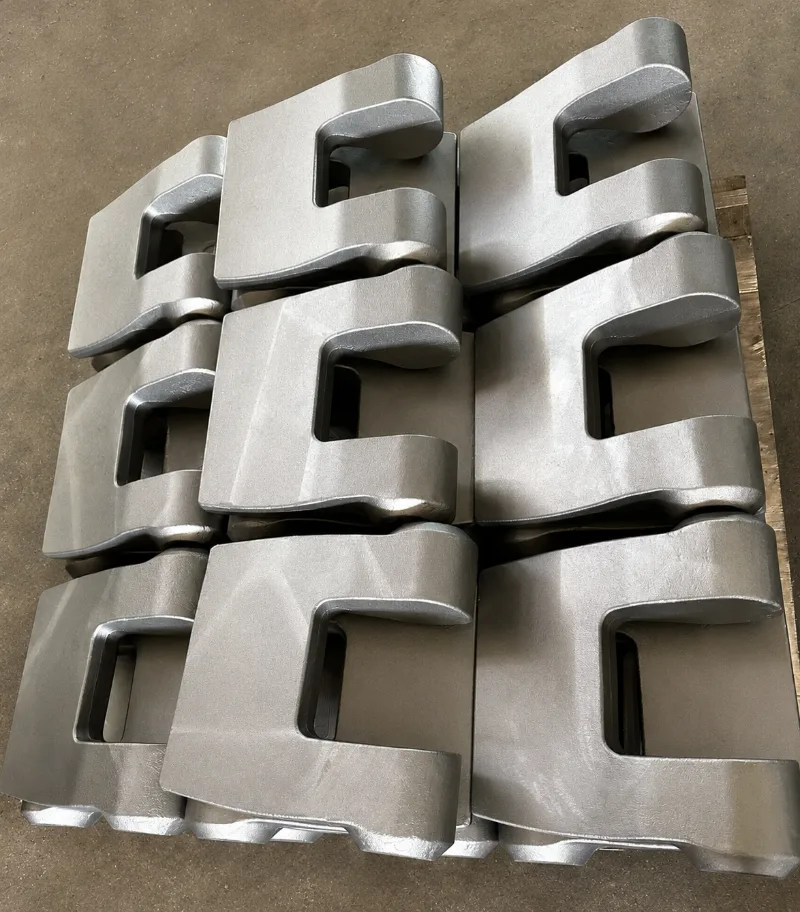

Smide med sluten form användes för att ge den styrka som krävdes vid upprepad belastning. Legeringskvaliteten och värmebehandlingsskicket följde kundens ritning; de ändrades inte till ett mer bekvämt substitut. Efter värmebehandling, blästrades delarna för att ta bort kalk och lämna den praktiska industriella finishen som visas på bilden.
Besiktningen fokuserade på de mått som påverkar monteringen, tillsammans med arminriktning, kontaktytor och specificerat värmebehandlingsskick. Den färdiga satsen visade konsekventa gaffelöppningar och profiler, vilket gjorde att delarna kunde flyttas in i kundens kedjemonteringsstadium utan ytterligare korrigering.
För kunden var den största fördelen enkel: färre gränssnitt att hantera och ett team som ansvarar för att hålla smides-, ytbehandlings- och inspektionskraven i linje.
Om ditt kedja-, transportör- eller materialhanteringsprojekt kräver skräddarsydda smidda kedjekomponenter eller andra delar av legerat stål enligt ritning, skicka oss 2D-ritningen, material- och värmebehandlingskrav, kvantitet och all tillgänglig monteringsinformation.
Ingenjörsteamet på BestPro kan granska smidesmöjligheter, verktyg, bearbetningstillägg och de inspektionspunkter som är viktiga före offert. Vi tillverkar skräddarsydda smidda delar efter kundritningar; den omgivande kedjan eller maskinmonteringen förblir kundens design.
Dela dina ritningar och projektkrav för att få en praktisk tillverkningsgenomgång och offert.
